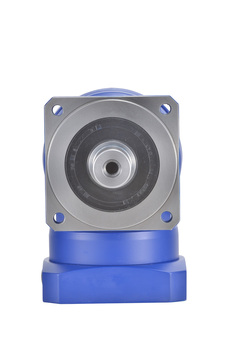

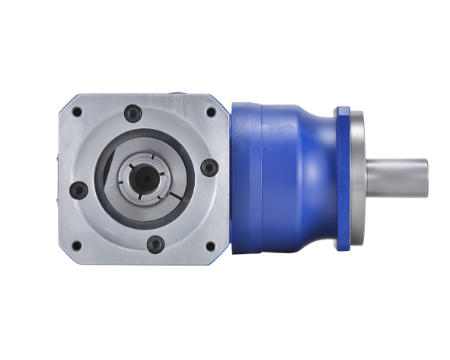

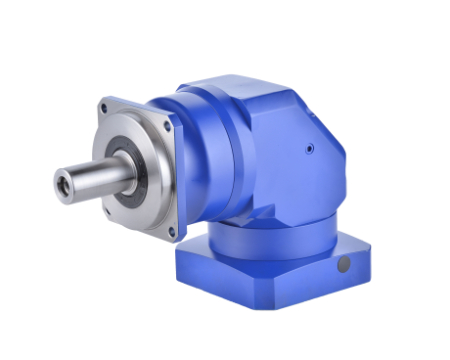

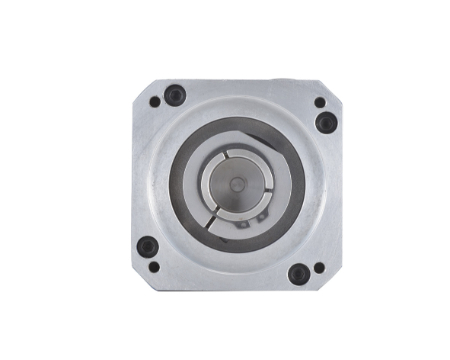

精度高/低齿背隙
- 制作严谨,稳定性高。
- 单段齿背隙<1~<5弧分。
- 双段齿背隙<3~<7弧分。
效率高
- 单段97%,双段94%。
体积小
- 行星式运转平顺,结构紧凑,体积小,输出扭力大,在有限空间限制下,极有优势。
易安装
- 联接板与轴套采用模组化设计,适合各式马达组装。
长寿命、免保养
- 采用优质人工合成润滑油,流动性佳,齿箱内各零件间充分得到润滑及保护,可免换油。
- 采用高品质、耐热、耐磨之油封,密封性佳。

AGR 技术资料 (单段) 减速比 3~20
规格 | 减速比 | AGR060 | AGR090 | AGR115 | AGR142 | AGR160 | AGR180 | AGR220 | |
---|---|---|---|---|---|---|---|---|---|
最大加速扭矩 (1) T2B | Nm | 3 | 35 | 113 | 222 | 440 | 770 | 1165 | 1960 |
4 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
5 | 55 | 130 | 278 | 560 | 880 | 1450 | 2400 | ||
6 | 45 | 115 | 267 | 480 | 800 | 1220 | 2020 | ||
7 | 40 | 110 | 240 | 425 | 760 | 1085 | 1800 | ||
8 | 38 | 103 | 222 | 410 | 700 | 1045 | 1740 | ||
10 | 35 | 90 | 210 | 350 | 520 | 1000 | 1635 | ||
14 | 40 | 110 | 222 | 410 | 700 | 1045 | 1740 | ||
20 | 35 | 90 | 210 | 350 | 520 | 1000 | 1635 | ||
紧急停止扭矩(2) T2Not | Nm | 3 | 87.5 | 282.5 | 555 | 1100 | 1925 | 2912.5 | 4900 |
4 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
5 | 137.5 | 325 | 695 | 1400 | 2200 | 3625 | 6000 | ||
6 | 112.5 | 287.5 | 667.5 | 1200 | 2000 | 3050 | 5050 | ||
7 | 100 | 275 | 600 | 1062.5 | 1900 | 2712.5 | 4500 | ||
8 | 95 | 257.5 | 555 | 1025 | 1750 | 2612.5 | 4350 | ||
10 | 87.5 | 225 | 525 | 875 | 1300 | 2500 | 4087.5 | ||
14 | 100 | 275 | 555 | 1025 | 1750 | 2612.5 | 4350 | ||
20 | 87.5 | 225 | 525 | 875 | 1300 | 2500 | 4087.5 | ||
额定输入转速 n1N | rpm | 3 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 |
4 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
5 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
6 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
7 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
8 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
10 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
14 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
20 | 4000 | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||
最大输入转速 n1Max | rpm | 3 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 |
4 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
5 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
6 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
7 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
8 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
10 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
14 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
20 | 6000 | 5000 | 4500 | 3500 | 3000 | 2500 | 2000 | ||
径向负荷力(3) Frmax | N | 3 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 |
4 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
5 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
6 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
7 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
8 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
10 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
14 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
20 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
轴向负荷力3) Famax | N | 3 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 |
4 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
5 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
6 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
7 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
8 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
10 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
14 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
20 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
超精密背隙 | arcmin | 3 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
4 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
5 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
6 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
7 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
8 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
10 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
14 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
20 | - | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ||
精密背隙 | arcmin | 3 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 |
4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
5 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
6 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
7 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
8 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
10 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
14 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
20 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
标准背隙 | arcmin | 3 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 |
4 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
5 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
7 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
8 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
10 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
14 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
20 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
扭转刚性 | Nm/arcmin | 3 | 5 | 10 | 24 | 50 | 95 | 150 | 220 |
4 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
5 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
6 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
7 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
8 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
10 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
14 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
20 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
满载时使用效率 | % | 3 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 |
4 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
5 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
6 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
7 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
8 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
10 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
14 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
20 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
使用寿命 LH2 | h | 3 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 |
4 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
5 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
6 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
7 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
8 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
10 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
14 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
20 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
重量 | kg | 3 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 |
4 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
5 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
6 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
7 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
8 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
10 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
14 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
20 | 4.5 | 7.5 | 15.5 | 32 | 47 | 72.5 | 113 | ||
噪音值(4) | dB | 3 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 |
4 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
5 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
6 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
7 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
8 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
10 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
14 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
20 | ≤63 | ≤65 | ≤68 | ≤70 | ≤70 | ≤71 | ≤73 | ||
使用温度范围 | °C | 3 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 |
4 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
5 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
6 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
7 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
8 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
10 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
14 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
20 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
防护等级 | 3 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | |
4 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
5 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
6 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
7 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
8 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
10 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
14 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
20 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
润滑油 | 3 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | |
4 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
5 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
6 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
7 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
8 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
10 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
14 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
20 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
转动惯量 | kg‧cm2 | 3 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 |
4 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
5 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
6 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
7 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
8 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
10 | 0.93 | 3.45 | 10.60 | 22.95 | 43.40 | 77.30 | 166.70 | ||
14 | 0.77 | 2.90 | 9.15 | 18.10 | 30.60 | 59.10 | 102.40 | ||
20 | 0.77 | 2.90 | 9.15 | 18.10 | 30.60 | 59.10 | 102.40 |
注(2)堪用期内可作1000次之动作。
注(3)输出转速100rpm作用于输出轴中心。
注(4)噪音值测量于5比/输入转速3000rpm/距离1公尺/无负载运转。
连续运转将会减少减速机二分之一的使用寿命。
客户所需之减速比,若非表内所有,可与本公司洽询。
AGR 技术资料 (双段) 减速比 12~200
规格 | 减速比 | AGR060 | AGR090 | AGR115 | AGR142 | AGR160 | AGR180 | AGR220 | |
---|---|---|---|---|---|---|---|---|---|
最大加速扭矩 (1) T2B | Nm | 12 | 35 | 113 | 222 | 440 | 770 | 1165 | 1960 |
15 | 35 | 113 | 222 | 440 | 770 | 1165 | 1960 | ||
20 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
25 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
30 | 45 | 113 | 222 | 440 | 800 | 1165 | 1960 | ||
35 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
40 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
50 | 55 | 130 | 300 | 560 | 880 | 1450 | 2400 | ||
60 | 45 | 115 | 278 | 480 | 800 | 1220 | 2020 | ||
70 | 40 | 110 | 267 | 425 | 760 | 1085 | 1800 | ||
80 | 38 | 103 | 240 | 410 | 700 | 1045 | 1740 | ||
100 | 35 | 90 | 210 | 350 | 520 | 1000 | 1635 | ||
120 | 45 | 115 | 278 | 480 | 800 | 1220 | 2020 | ||
140 | 40 | 110 | 267 | 425 | 760 | 1085 | 1800 | ||
160 | 38 | 103 | 240 | 410 | 700 | 1045 | 1740 | ||
200 | 35 | 90 | 210 | 350 | 520 | 1000 | 1635 | ||
紧急停止扭矩(2) T2Not | Nm | 12 | 87.5 | 282.5 | 555 | 1100 | 1925 | 2912.5 | 4900 |
15 | 87.5 | 282.5 | 555 | 1100 | 1925 | 2912.5 | 4900 | ||
20 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
25 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
30 | 112.5 | 282.5 | 555 | 1100 | 2000 | 2912.5 | 4900 | ||
35 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
40 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
50 | 137.5 | 325 | 750 | 1400 | 2200 | 3625 | 6000 | ||
60 | 112.5 | 287.5 | 695 | 1200 | 2000 | 3050 | 5050 | ||
70 | 100 | 275 | 667.5 | 1062.5 | 1900 | 2712.5 | 4500 | ||
80 | 95 | 257.5 | 600 | 1025 | 1750 | 2612.5 | 4350 | ||
100 | 87.5 | 225 | 525 | 875 | 1300 | 2500 | 4087.5 | ||
120 | 112.5 | 287.5 | 695 | 1200 | 2000 | 3050 | 5050 | ||
140 | 100 | 275 | 667.5 | 1062.5 | 1900 | 2712.5 | 4500 | ||
160 | 95 | 257.5 | 600 | 1025 | 1750 | 2612.5 | 4350 | ||
200 | 87.5 | 225 | 525 | 875 | 1300 | 2500 | 4087.5 | ||
额定输入转速 n1N | rpm | 12 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 |
15 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
20 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
25 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
30 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
35 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
40 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
50 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
60 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
70 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
80 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
100 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
120 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
140 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
160 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
200 | 4000 | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | ||
最大输入转速 n1Max | rpm | 12 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 |
15 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
20 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
25 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
30 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
35 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
40 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
50 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
60 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
70 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
80 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
100 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
120 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
140 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
160 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
200 | 6000 | 5000 | 4500 | 3500 | 3000 | 3500 | 2500 | ||
径向负荷力(3) Frmax | N | 12 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 |
15 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
20 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
25 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
30 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
35 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
40 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
50 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
60 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
70 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
80 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
100 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
120 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
140 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
160 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
200 | 1000 | 3200 | 5800 | 7000 | 9400 | 12000 | 20000 | ||
轴向负荷力3) Famax | N | 12 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 |
15 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
20 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
25 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
30 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
35 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
40 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
50 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
60 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
70 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
80 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
100 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
120 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
140 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
160 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
200 | 500 | 1600 | 2900 | 3500 | 4700 | 6000 | 10000 | ||
超精密背隙 | arcmin | 12 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 |
15 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
20 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
25 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
30 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
35 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
40 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
50 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
60 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
70 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
80 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
100 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
120 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
140 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
160 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
200 | - | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
精密背隙 | arcmin | 12 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 |
15 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
20 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
25 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
30 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
35 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
40 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
50 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
60 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
70 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
80 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
100 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
120 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
140 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
160 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
200 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
标准背隙 | arcmin | 12 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 |
15 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
20 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
25 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
30 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
35 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
40 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
50 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
60 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
70 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
80 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
100 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
120 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
140 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
160 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
200 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
扭转刚性 | Nm/arcmin | 12 | 5 | 10 | 24 | 50 | 95 | 150 | 220 |
15 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
20 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
25 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
30 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
35 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
40 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
50 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
60 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
70 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
80 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
100 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
120 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
140 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
160 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
200 | 5 | 10 | 24 | 50 | 95 | 150 | 220 | ||
满载时使用效率 | % | 12 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 |
15 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
20 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
25 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
30 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
35 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
40 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
50 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
60 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
70 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
80 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
100 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
120 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
140 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
160 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
200 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ≥97 | ||
使用寿命 LH2 | h | 12 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 |
15 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
20 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
25 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
30 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
35 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
40 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
50 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
60 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
70 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
80 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
100 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
120 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
140 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
160 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
200 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
重量 | kg | 12 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 |
15 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
20 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
25 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
30 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
35 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
40 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
50 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
60 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
70 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
80 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
100 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
120 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
140 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
160 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
200 | 4.0 | 7.2 | 13.5 | 27.5 | 36.5 | 51.5 | 84.5 | ||
噪音值(4) | dB | 12 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 |
15 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
20 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
25 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
30 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
35 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
40 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
50 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
60 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
70 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
80 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
100 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
120 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
140 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
160 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
200 | ≤63 | ≤65 | ≤68 | ≤68 | ≤70 | ≤71 | ≤73 | ||
使用温度范围 | °C | 12 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 |
15 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
20 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
25 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
30 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
35 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
40 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
50 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
60 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
70 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
80 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
100 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
120 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
140 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
160 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
200 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | -10~+90 | ||
防护等级 | 12 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | |
15 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
20 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
25 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
30 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
35 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
40 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
50 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
60 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
70 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
80 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
100 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
120 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
140 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
160 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
200 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | IP64 | ||
润滑油 | 12 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | |
15 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
20 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
25 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
30 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
35 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
40 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
50 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
60 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
70 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
80 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
100 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
120 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
140 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
160 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
200 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ISO VG220 | ||
转动惯量 | kg‧cm2 | 12 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 |
15 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
20 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
25 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
30 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
35 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
40 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
50 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
60 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
70 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
80 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
100 | 0.93 | 3.45 | 10.60 | 22.95 | 22.95 | 22.95 | 77.30 | ||
120 | 0.77 | 2.87 | 9.15 | 18.10 | 18.10 | 18.10 | 59.10 | ||
140 | 0.77 | 2.87 | 9.15 | 18.10 | 18.10 | 18.10 | 59.10 | ||
160 | 0.77 | 2.87 | 9.15 | 18.10 | 18.10 | 18.10 | 59.10 | ||
200 | 0.77 | 2.87 | 9.15 | 18.10 | 18.10 | 18.10 | 59.10 |
注(2)堪用期内可作1000次之动作。
注(3)输出转速100rpm作用于输出轴中心。
注(4)噪音值测量于5比/输入转速3000rpm/距离1公尺/无负载运转。
连续运转将会减少减速机二分之一的使用寿命。
客户所需之减速比,若非表内所有,可与本公司洽询。
AGR外观尺寸 (单段 3 ~20 比)[mm]

规格 | AGR060 | AGR090 | AGR115 | AGR142 | AGR160 | AGR180 | AGR220 |
---|---|---|---|---|---|---|---|
D1 | 70 | 100 | 130 | 165 | 190 | 215 | 250 |
D2 | 5.5 | 6.6 | 9 | 11 | 13 | 13 | 17 |
D3 (j6) | 16 | 22 | 32 | 40 | 50 | 55 | 75 |
D4 (g6) | 50 | 80 | 110 | 130 | 145 | 160 | 180 |
D5 | 20 | 35 | 40 | 50 | 60 | 65 | 85 |
D6 | M5*P0.8 | M8*P1.25 | M12*P1.75 | M16*P2 | M16*P2 | M20*P2.5 | M20*P2.5 |
D7 | 80 | 116 | 152 | 185 | 215 | 240 | 292 |
L1 | 172.5 | 213 | 280 | 355 | 395 | 436 | 519.5 |
L2 | 37 | 48 | 65 | 97 | 97 | 105 | 138 |
L3 | 7 | 10 | 12 | 15 | 15 | 20 | 30 |
L4 | 1.5 | 1.5 | 2 | 3 | 3 | 3 | 3 |
L5 | 25 | 32 | 40 | 63 | 70 | 70 | 90 |
L6 | 2 | 3 | 5 | 5 | 5 | 6 | 7 |
L7 | 6 | 8 | 10 | 12 | 13.5 | 15 | 20 |
L8 | 102 | 123.5 | 161 | 189 | 216 | 234 | 270.5 |
L9 | 4 | 4 | 6 | 7.5 | 10 | 12 | 12 |
L10 | 12.5 | 19 | 28 | 36 | 36 | 42 | 42 |
C1 (1) | 70 | 90 | 145 | 165 | 200 | 215 | 215 |
C2 (1) | M5*P0.8 | M6*P1 | M8*P1.25 | M10*P1.5 | M12*P1.75 | M12*P1.75 | M12*P1.75 |
C3 (F7) max.(1) | < 14 | < 24 | < 32 | < 38 | < 42 | < 48 | < 55 |
C4 (1) | 36 | 49.7 | 60 | 72.2 | 75.2 | 86 | 93.5 |
C5 (G7) (1) | 50 | 70 | 110 | 130 | 114.3 | 180 | 180 |
C6 (1) | 6 | 5 | 6 | 8 | 7 | 8 | 8 |
C7 (1) | 76.2 | 95 | 118 | 153.5 | 176 | 190 | 190 |
C8 (1) | 89 | 107.5 | 129.5 | 185.5 | 176.5 | 201 | 226 |
C9 (1) | 122.5 | 157.5 | 191.4 | 235.5 | 265 | 301 | 342 |
C10 (1) | 24 | 28 | 31 | 35 | 36 | 42 | 47 |
B1 (h9) | 5 | 6 | 10 | 12 | 14 | 16 | 20 |
H1 | 18 | 24.5 | 35 | 43 | 53.5 | 59 | 79.5 |
※此记号表示之尺寸视联结之伺服马达不同而有所变动。 本公司的产品不断的研究、发展。上表所示之尺寸力求精准,若有不符,仍以实物为准,如需确实之尺寸,可洽本公司。
AGR外观尺寸 (双段 12~200 比)[mm]
.png)
规格 | AGR060 | AGR090 | AGR115 | AGR142 | AGR160 | AGR180 | AGR220 |
---|---|---|---|---|---|---|---|
D1 | 70 | 100 | 130 | 165 | 190 | 215 | 250 |
D2 | 5.5 | 6.6 | 9 | 11 | 13 | 13 | 17 |
D3 (j6) | 16 | 22 | 32 | 40 | 50 | 55 | 75 |
D4 (g6) | 50 | 80 | 110 | 130 | 145 | 160 | 180 |
D5 | 20 | 35 | 40 | 50 | 60 | 65 | 85 |
D6 | M5*P0.8 | M8*P1.25 | M12*P1.75 | M16*P2 | M16*P2 | M20*P2.5 | M20*P2.5 |
D7 | 80 | 116 | 152 | 185 | 215 | 240 | 292 |
L1 | 195.5 | 245 | 321 | 402.5 | 423 | 447 | 542.5 |
L2 | 37 | 48 | 65 | 97 | 97 | 105 | 138 |
L3 | 7 | 10 | 12 | 15 | 15 | 20 | 30 |
L4 | 1.5 | 1.5 | 2 | 3 | 3 | 3 | 3 |
L5 | 25 | 32 | 40 | 63 | 70 | 70 | 90 |
L6 | 2 | 3 | 5 | 5 | 5 | 6 | 7 |
L7 | 6 | 8 | 10 | 12 | 13.5 | 15 | 20 |
L8 | 125 | 155.5 | 202 | 236.5 | 257 | 273 | 307.5 |
L9 | 4 | 4 | 6 | 7.5 | 10 | 12 | 12 |
L10 | 12.5 | 19 | 28 | 36 | 36 | 42 | 42 |
C1 (1) | 70 | 90 | 145 | 165 | 200 | 215 | 215 |
C2 (1) | M5*P0.8 | M6*P1 | M8*P1.25 | M10*P1.5 | M12*P1.75 | M12*P1.75 | M12*P1.75 |
C3 (F7) max. (1) | < 14 | < 24 | < 32 | < 38 | < 38 | < 38 | < 48 |
C4 (1) | 36 | 49.7 | 60 | 72.2 | 72.2 | 72.2 | 86 |
C5 (G7) (1) | 50 | 70 | 110 | 130 | 130 | 130 | 180 |
C6 (1) | 6 | 5 | 6 | 8 | 8 | 8 | 8 |
C7 (1) | 76.2 | 95 | 118 | 153.5 | 153.5 | 153.5 | 190 |
C8 (1) | 89 | 107.5 | 129.5 | 158.5 | 158.5 | 158.5 | 201 |
C9 (1) | 122.5 | 157.5 | 191.4 | 235.5 | 243.5 | 257.5 | 316 |
C10 (1) | 24 | 28 | 31 | 35 | 35 | 35 | 42 |
B1 (h9) | 5 | 6 | 10 | 12 | 14 | 16 | 20 |
H1 | 18 | 24.5 | 35 | 43 | 53.5 | 59 | 79.5 |
※此记号表示之尺寸视联结之伺服马达不同而有所变动。 本公司的产品不断的研究、发展。上表所示之尺寸力求精准,若有不符,仍以实物为准,如需确实之尺寸,可洽本公司。
工具机业
- CNC 龙门铣床 / CNC 龙门磨床
- CNC 综合加工机 / CNC深孔加工机
- CNC 落地搪床 / CNC钻孔机
- CNC 龙门刨床 / CNC 冲床
- CNC 重型卧车‧立车
产业机械
- 包装机械 / 印刷机 / 攻牙机
- 纺织机械 / 弯管机 / CNC冲压机
- 木工机 / 吹瓶机 / 雕刻机
- 充填机 / 射出成型机 / CNC弹簧机
- 雷射切割机 / 雷射焊接机
工厂自动化工业
- 半导体机械设备 / 光电面板业
- 机械手臂 / 自动仓储运搬系统
- 医疗产业 / 金属表面处理设备

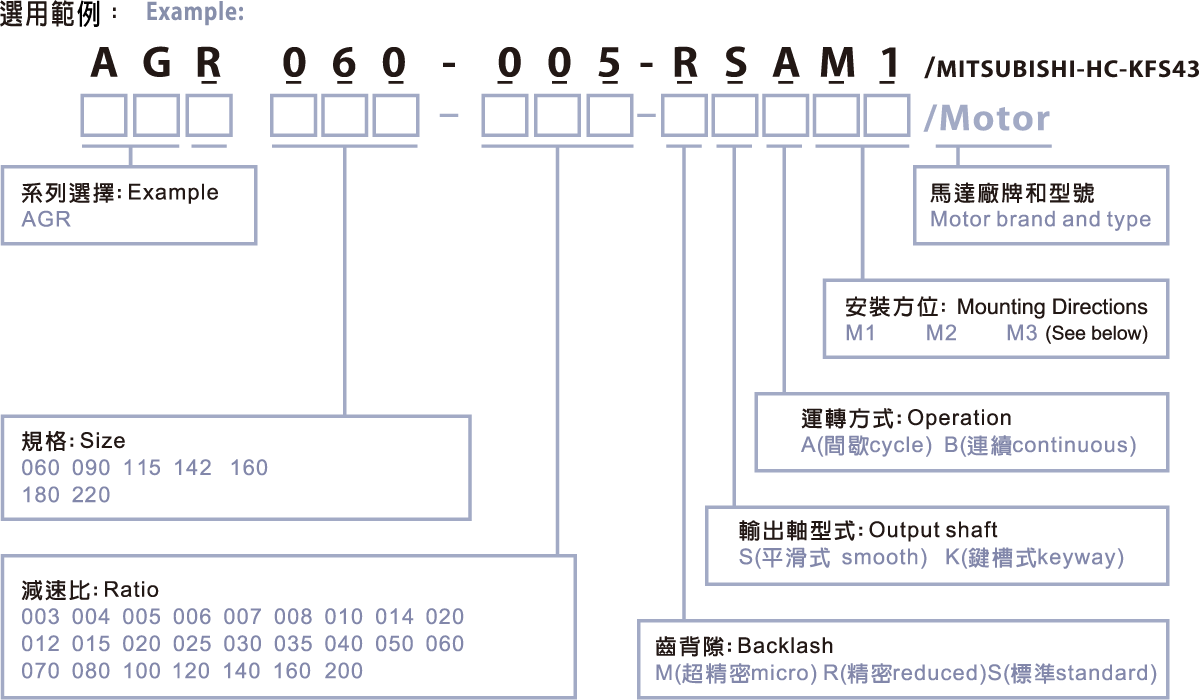

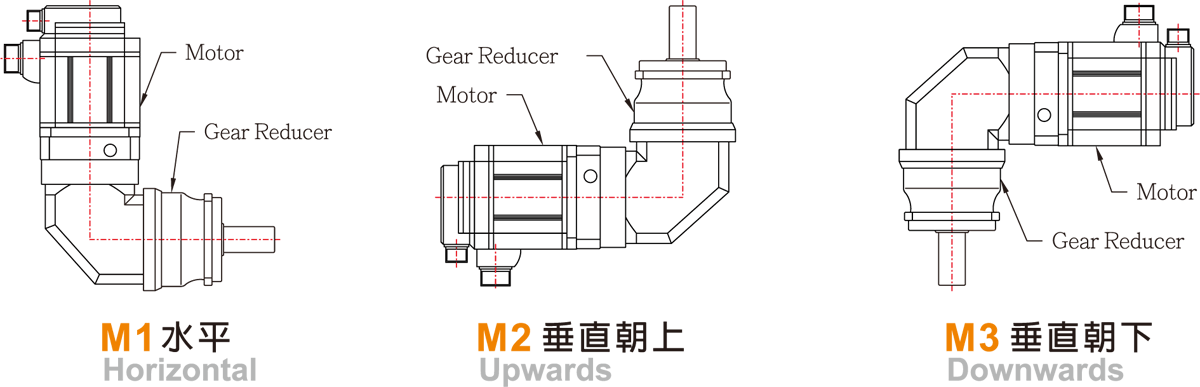

安装方位

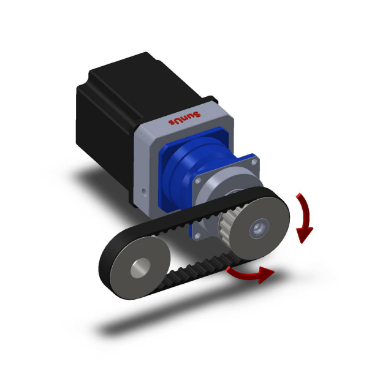

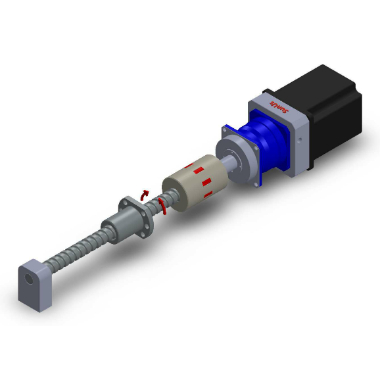

皮带传动
